Verwenden Sie den richtigen Leistungsschalter für Ihre Anwendung?

Inhaltsverzeichnis

1. Was ist ein Leistungsschalter – wie er funktioniert, warum er wichtig ist, was Sie wissen sollten

2. Wie sich Luftlastschalter unterscheiden und warum sie wichtig sind

3. Wie Lasttrennschalter funktionieren, warum sie verwendet werden und welche technischen Unterschiede es gibt

4. Produktparameter und Spezifikationen für unser Leistungsschaltersortiment + FAQs

Was ist ein Leistungsschalter – wie er funktioniert, warum er wichtig ist, was Sie wissen sollten

Wie funktioniert ein Leistungsschalter?

A Leistungsschalterist ein elektromechanisches (oder elektronisches) Schaltgerät, das den Stromfluss unterbricht, wenn ein Fehler (z. B. Überstrom, Überlast oder Kurzschluss) erkannt wird. Viele Leistungsschalter kombinieren im Inneren einen Bimetallstreifen (zum thermischen Überlastschutz) und einen Elektromagneten (zur sofortigen Kurzschlussunterbrechung). Wenn der Auslösemechanismus des Leistungsschalters aktiviert wird, trennen sich die Kontakte und der Lichtbogen entsteht wird durch das Lichtbogenlöschmedium oder den Lichtbogenlöschmechanismus gelöscht und der Stromfluss wird gestoppt.

Warum ist ein Leistungsschalter von entscheidender Bedeutung?

• Es schützt Leitungen, Geräte und Personen, indem es potenziell gefährliche Überstromflüsse unterbricht, bevor es zu Schäden, Bränden oder Geräteausfällen kommt.

• Im Gegensatz zu einer einmaligen Sicherung kann der Leistungsschalter zurückgesetzt und wiederverwendet werden – was die Wartung und Zuverlässigkeit des Systems verbessert.

• In modernen Stromverteilungssystemen dient der Leistungsschalter auch als selektiver Schutz, der die Koordination mehrerer Stromkreise ermöglicht und so unnötige Ausfälle verhindert.

Welches sind die wichtigsten technischen Merkmale, die Sie bewerten sollten?

Hier ist eine zusammenfassende Liste der wichtigsten Parameter:

Diese stimmen mit Branchenrichtlinien überein: Beispielsweise beschreibt der Hersteller Eaton die fünf Hauptteile von Leistungsschaltern (Rahmen, Betätigungsmechanismus, Kontakte, Lichtbogenlöscher, Auslöseeinheit) und erklärt, wie diese Teile die Leistung bestimmen.

Kurze FAQs (häufige Fragen)

F: Was ist der Unterschied zwischen einer Sicherung und einem Leistungsschalter?
A: Eine Sicherung ist ein einmaliges Gerät, das nach einem Überstromereignis durchschmilzt und ausgetauscht werden muss, wohingegen ein Leistungsschalter nach dem Auslösen zurückgesetzt werden kann und oft über zusätzliche Schutzfunktionen wie Erdschluss- oder Lichtbogenschutz verfügt.
F: Warum löst mein Schutzschalter ständig aus?
A: Häufiges Auslösen weist entweder darauf hin, dass der Stromkreis überlastet ist (zu viele Geräte ziehen Strom), es liegt ein Kurzschluss oder Erdschluss vor, oder der Leistungsschalter ist möglicherweise defekt/veraltet. Die richtige Dimensionierung und Verkabelung ist unerlässlich.
F: Kann ich einen Leistungsschalter durch eine beliebige Marke ersetzen?
A: Nicht immer. Der Leistungsschalter muss kompatible Spezifikationen (Spannung, Strom, Ausschaltvermögen) erfüllen und den Anforderungen des Schaltschranks sowie den örtlichen Elektrovorschriften entsprechen. Die Verwendung einer inkompatiblen Marke oder falscher Spezifikationen kann zum Erlöschen der Garantie oder zur Beeinträchtigung der Sicherheit führen.

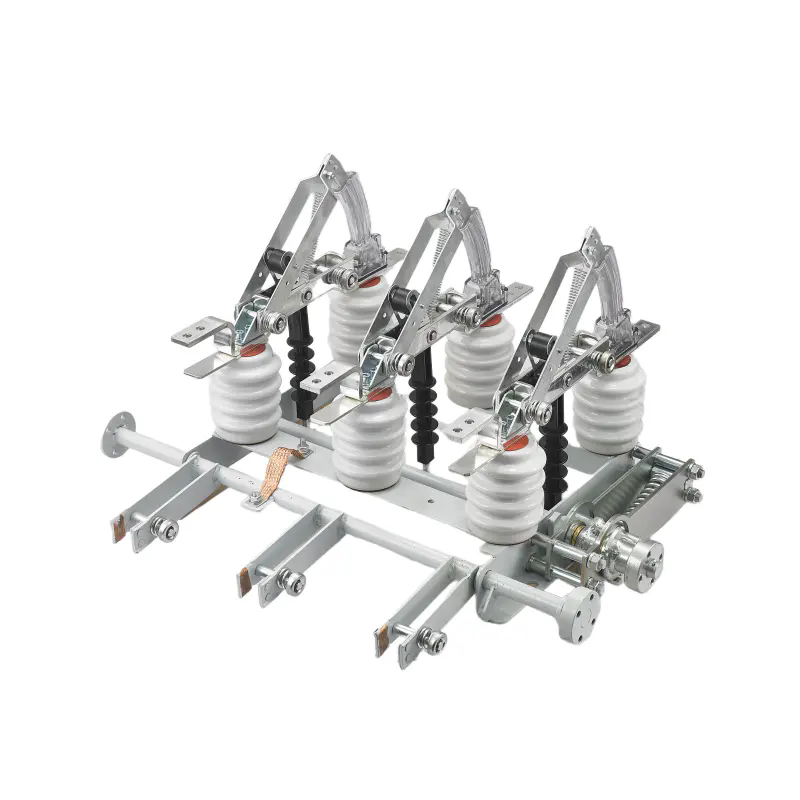

Wie sich Luftlastschalter unterscheiden und warum sie wichtig sind

Wie funktioniert ein Luftlastschalter?

EinTrennschalter für den Innenbereichist eine Art Schaltanlage, die als Lichtbogenlöschmedium beim Herstellen oder Unterbrechen eines Stromkreises unter Last dient. Es ist dazu in der LageLastströme herstellen und unterbrechen(jedoch nicht unbedingt hohe Fehlerströme) auf sicherere Weise als ein Standard-Isolator.
Kontakte trennen sich, im Luftspalt kann sich ein Lichtbogen bilden und spezielle Konstruktionsmerkmale (Lichtbogenhörner, Luftströmung, Kontaktgeometrie) werden zum Strecken, Kühlen und Löschen des Lichtbogens verwendet.

Warum ist der Innentrennschalter in Systemen nützlich?

• Es ermöglichtLive-Schaltenvon Laststromkreisen (d. h. Stromkreisen, die unter Spannung stehen und Strom führen), ohne dass die volle Fehlerstromkreisunterbrechungsleistung eines schweren Leistungsschalters erforderlich ist, und bietet somit eine kostengünstigere Alternative für bestimmte Anwendungen.

• Es wird häufig für Einspeisungen, Transformatorisolationen und Verteilertafeln verwendet, wo möglicherweise kein vollständiger Leistungsschalterschutz erforderlich ist, sicheres Schalten jedoch von entscheidender Bedeutung ist.

• Das einfachere Design bedeutet im Vergleich zu Leistungsschaltern mit hoher Kapazität häufig geringere Kosten, weniger Wartung und eine einfachere Installation.

Was sollten Sie bei der Auswahl beachten?

• Bemessungsspannung und -strom zum Lastschalten

• Ob es dafür konzipiert istNutzlast ein-/ausschalten(Lasttrennschalter) anstelle einer bloßen Trennung unter Nullstrom

• Das Design der Lichtbogenlöschung (Luft vs. andere Medien) und die erwartete Wartung

• Wie es mit Schutzgeräten interagiert (z. B. ist nachgeschaltet noch eine Fehlerstrom-Unterbrechungseinrichtung erforderlich?)

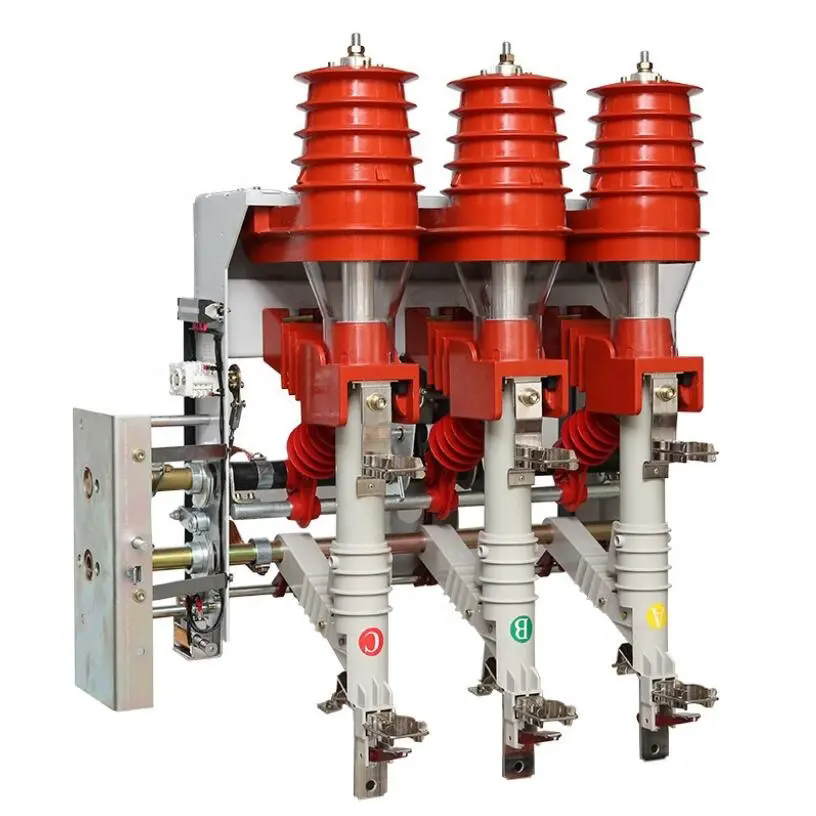

Wie Lasttrennschalter funktionieren, warum sie verwendet werden und welche technischen Unterschiede es gibt

Wie funktioniert ein Lasttrennschalter?

Ein Lasttrennschalter (LBS) dient dazu, Stromkreise unter Last (d. h. bei fließendem Strom) sicher zu schließen und zu unterbrechen und den Stromkreis für Wartungszwecke zu isolieren. Es verwendet Mechanismen (federbelastete Kontakte, Lichtbogenlöschkammern, Gas-/Vakuummedien), um den Lichtbogen beim Öffnen eines spannungsführenden Stromkreises zu steuern.
Beim Öffnen unter Last muss das Gerät den Lichtbogen steuern, bis der Strom auf Null absinkt, bzw. die Lichtbogenenergie sicher ableiten. Einige LBS-Geräte sind so konstruiert, dass sie für die kurze Zeit, die erforderlich ist, bis eine Sicherung oder ein Unterbrecher auslöst, Fehlerströme führen.

Warum einen Lasttrennschalter anstelle eines Standardschalters wählen?

• Es kann kostengünstiges Schalten ermöglichen, wenn kein vollständiger Schutz erforderlich ist (z. B. in Systemen, in denen ein vorgeschalteter Leistungsschalter die Fehlerunterbrechung übernimmt).

• Es ermöglicht das sichere Schalten spannungsführender Stromkreise (für Wartung, Lastübertragung) ohne vollständige Unterbrechung des gesamten Systems.

• Die einfachere Struktur kann den Platzbedarf verringern, den Wartungsaufwand reduzieren und die Installation in bestimmten Mittelspannungsverteilungsumgebungen vereinfachen.

• Es unterstützt die Systemflexibilität: Umschalten zwischen Einspeisungen, Handhabung von Transformatoranschlüssen und Neukonfiguration des Verteilungsnetzes.

Was sind die wichtigsten Spezifikationsunterschiede?

Im Gegensatz zu VollleistungsschalternLasttrennschaltervielleicht habengeringere Fehlerausschaltkapazität, aber gute Lasttragfähigkeit und gutes Öffnen/Brechen unter Last.

• Nennspannung und -strom (für Normalbetrieb)

• Last-Schalt-/Unterbrechungsstromnennwert

• Unterbrechungsfähigkeit kleiner induktiver/kapazitiver Ströme

• Ob es zur Fehlerstromunterbrechung geeignet ist oder nur der nachgeschaltete Schutz Fehlerströme abdeckt

• Mechanische Beständigkeit, Lichtbogenlöschmedium, Fernbedienungsmöglichkeit

Hier ist eine Vergleichstabelle zum besseren Verständnis:

Produktparameter und Spezifikationen für unser Leistungsschaltersortiment + FAQs

Beispiel für eine Produktspezifikation

Nachfolgend finden Sie eine detaillierte Spezifikationstabelle für unser Standardproduktangebot an Leistungsschaltern unter der MarkeSyhf. Diese Parameter können je nach Kundenanforderung angepasst werden.

Hauptmerkmale unserer Produktlinie:

• Hohe Schaltleistung, konform mit IEC/IEEE-Standards.

• Robustes Lichtbogenlöschkammerdesign für lange Lebensdauer.

• Modulare Auslöseeinheiten, die eine Fernüberwachung und -koordination ermöglichen.

• Klare Statusanzeige (EIN/AUS/AUSGELÖST) und abschließbare Griffe für mehr Sicherheit.

• Konzipiert für die einfache Integration in Schaltanlagensysteme oder die Nachrüstung in bestehende Schalttafeln.

Häufigere Fragen und Antworten

F: Wie entscheide ich zwischen einem Lasttrennschalter und einem Vollleistungsschalter?
A: Wenn Ihr System häufiges Schalten unter Last erfordert (z. B. Einspeisungen, Transformatortrennung oder Netzwerkneukonfiguration), kann ein Lasttrennschalter (LBS) geeignet sein, da er das Ein-/Ausschalten unter Strom in einem kostengünstigen Format unterstützt. Wenn Ihre Anwendung jedoch hohe Fehlerströme unterbrechen und vollständigen Schutz bieten muss (Kurzschluss, Überlast, Lichtbogenfehler usw.), ist ein Leistungsschalter mit voller Fehlerunterbrechungsleistung erforderlich.

F: Kann ich einen Leistungsschalter eines Herstellers in einem Schaltschrank eines anderen Herstellers verwenden?
A: In vielen Fällen ist eine physische mechanische Passung möglich, es müssen jedoch Sicherheit, Koordination, Garantie und Code-Konformität überprüft werden. Der Leistungsschalter muss der Sammelschienenkonfiguration, dem Steckertyp, der Rahmenleistung und der Unterbrechungsleistung des Schaltschranks entsprechen. Die Verwendung einer nicht übereinstimmenden Marke kann zum Erlöschen der Panel-Zertifizierung oder zu einem nicht optimalen Schutz führen.

F: Welche routinemäßige Wartung erfordert ein Leistungsschalter?
A: Auch wenn Leistungsschalter zum Zurücksetzen und Wiederverwenden konzipiert sind, ist eine regelmäßige Inspektion unerlässlich: Überprüfen Sie sie auf sichtbare Anzeichen von Verschleiß (Kontakterosion, Überhitzung, Verfärbung), testen Sie die mechanische Funktion des Mechanismus, überprüfen Sie die Einstellungen und die Funktionalität der Auslöser, stellen Sie sicher, dass die Verbindungen fest sitzen und keine Korrosion vorliegt. Regelmäßige Wartung sorgt für Zuverlässigkeit und verlängert die Lebensdauer.

Abschließend, beiSyhfWir liefern ein umfassendes Sortiment an Stromkreisschutzlösungen – von Standard-Leistungsschaltern über Lasttrennschalter bis hin zu Optionen für Luftlastschalter –, die den sich wandelnden Anforderungen moderner Verteilungssysteme, Industrieanlagen und erneuerbarer Anlagen gerecht werden. Unser Fachwissen stellt sicher, dass Sie das richtige Gerät auswählen: die richtige Spannungsklasse, Stromstärke, Ausschaltkapazität und den richtigen Mechanismus für Ihre Anwendung. Für Beratungen, individuelle Lösungen und Angebote –Kontaktieren Sie unsum sicherzustellen, dass Ihre Systeme durch die am besten geeignete Ausrüstung geschützt sind.
