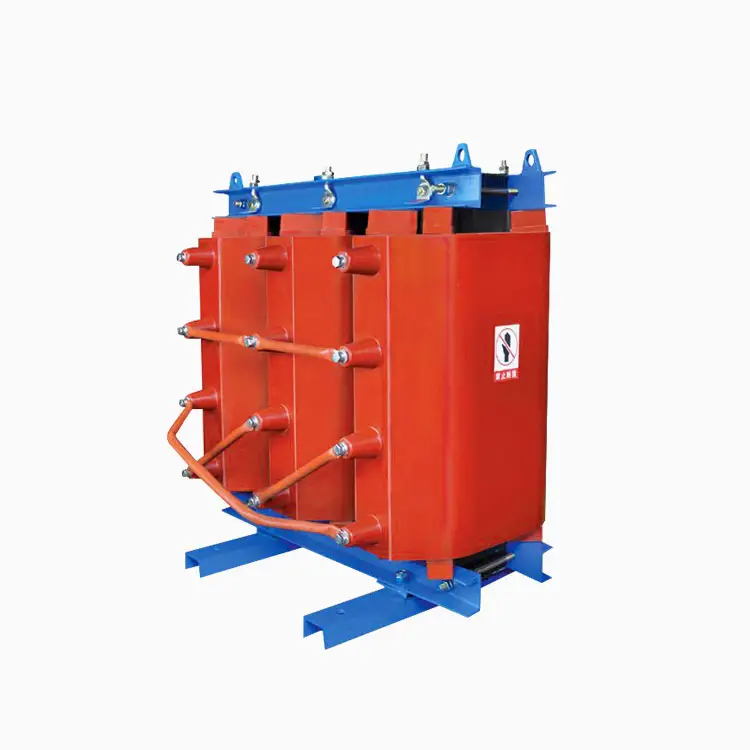

Amorphe Legierung trockener Verteilungstransformator

SYHF Hochwertige amorphe Legierung Trockenentyp -Verteilungstransformator Die Dicke des verwendeten amorphen Legierungsstreifens ist gering und der Widerstand ist etwa dreimal so hoch wie bei kaltem, gerolltem Siliziumstahlblech. Daher hat der Eisenkern aus amorpher Legierung einen viel kleineren Wirbelstromverlust als der aus kaltgeschaltete Siliziumstahlblech. Der Hystereseverlust der Legierung ist viel geringer als der der kalten, gerollten Siliziumstahlblech. Der Kernverlust ist sehr niedrig, etwa 75% niedriger als der No-Load-Verlust des traditionellen Silizium-Stahlkerntransformators. Es ist ein angemessener Energiespartransformator mit niedrigem Verlust. Darüber hinaus beträgt die Koerzivität der amorphen Legierung weit weniger als 4a/m, was etwa 1/7 des kalten, gerollten Silizium -Stahlblechs entspricht. Der Hysterese -Schleifenbereich der amorphen Legierung ist viel kleiner als der der kalten Rollstahlplatte, die zum amorphen Zustand gehört. Aufgrund des geringen Verlusts weist der amorphe Legierungstransformator weniger Erwärmung, niedriger Temperaturanstieg und stabile Betriebsleistung auf.

Der amorphe Legierungstrockentyp -Verteilungstransformator verwendet eine amorphe Legierung mit hervorragender magnetischer Leitfähigkeit als Kernmaterial des Transformators und kann schließlich einen sehr geringen Verlustwert erhalten. Aber es hat viele Merkmale, die in der Gestaltung und Herstellung garantiert und berücksichtigt werden müssen. Der Hauptkörper spiegelt die folgenden Aspekte wider:

(1) Die Härte des amorphen Leichtmetallblechmaterials ist sehr hoch und es ist schwierig, mit herkömmlichen Werkzeugen zu scheren. Daher sollte es in Betracht gezogen werden, um die Menge an Scheranlagen im Design zu verringern.

(2) Die Dicke eines einzelnen amorphen Legierungsblechs ist sehr dünn und die materielle Oberfläche ist nicht sehr flach, sodass der Kernfüllfaktor niedrig ist.

(3) Amorphe Legierungen sind sehr empfindlich gegenüber mechanischer Spannung. Im strukturellen Design muss das traditionelle Konstruktionsschema mit Eisenkern als wichtigste tragende strukturelle Mitglied vermieden werden.

(4) Um hervorragende Merkmale mit niedrigem Verlust zu erhalten, müssen amorphe Legierungs -Eisenchips geglüht werden.

(5) In Bezug auf die elektrische Leistung. Um die Schermenge an Eisenchip zu reduzieren, besteht der Eisenkern des gesamten Produkts aus vier separaten Eisenkernrahmen parallel und jede Phasenwicklung auf zwei Rahmen mit unabhängiger Magnetkreis. Zusätzlich zum grundlegenden magnetischen Fluss gibt es in jedem Rahmen auch einen dritten harmonischen magnetischen Fluss. Der dritte harmonische magnetische Fluss in zwei Wundeisenkernrahmen in einer Wicklung ist genau in der Phase entgegengesetzt und gleichwertig. Daher ist die Summe der dritten harmonischen Magnetflussvektoren in jeder Gruppe von Wicklungen Null. Wenn die primäre Seite mit D-verbunden ist, hat der Schaltkreis mit dem dritten harmonischen Strom nicht die dritte harmonische Spannungskomponente auf der induzierten Spannungswellenform an der Sekundärseite.
