Mittelspannungslastbrennschalter

SYHF ist ein hervorragender Anbieter von Leistungsschalter in China, unter dem der Schalter mit mittlerer Spannungslastverbindung auf der lebenslangen SF6 -Technologie basiert und in einem kompakten Installationsraum hohe Leistung, Zuverlässigkeit und lange Lebensdauer bietet. Die Serie hat kürzlich einen neuen GSEC hinzugefügt, der spezifische Anforderungen der neuesten IEC -Standards erfüllt.

Es gibt zwei Formen von Erdungsschaltern: unabhängige Erdungsschalter und kombinierte Erdungsschalter mit integrierten Stromtransformatoren. Der Kombinationsstromtransformator bildet die Installationsbasis des Erdungsschalterkontakts, wodurch der im Schrank benötigte Platz verringert wird.

Mittelspannungslastbrennschalter Produktbereich

IEC/ANSI -Innenschalter, Schalter Sicherungskombinationen, Isolierungen von Schalter und Lastschalter mit Spannungen von bis zu 38,5 kV

Eigenschaften des Mittelspannungs -Lastbruchschalters

Breiter Arbeitstemperaturbereich

Eine große Anzahl von Bruchvorgängen mit dem Nennstromwert

Kompakte Größe für Panels und CSS -Anwendungen

Erdungsschalter mit Verbindungsfähigkeit

Mit mittlerer Spannungslastverbindung ist ein Innenschalter mit einer Nennspannung von 12 kV. Dieses Gerät verwendet SF6 als Gasbogen- und Isolationsmedium, einschließlich Öffnen, Schließen und Erden von dreiphasigen, und hat die Vorteile von geringer Größe, einfacher Installation und starker Umweltanpassungsfähigkeit.

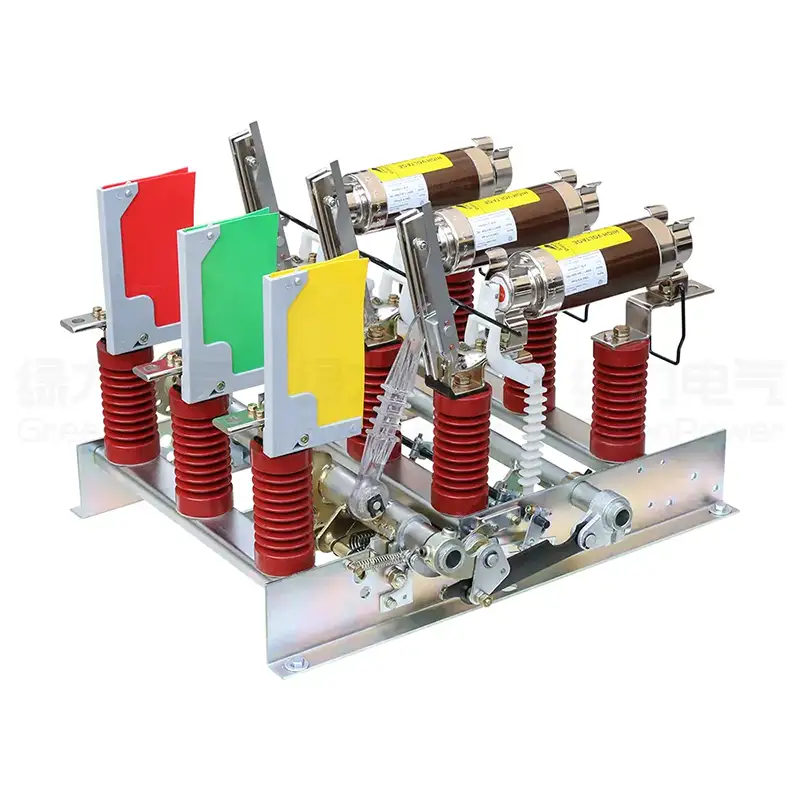

Das einfach zu installierende FIN36-12 SF6-Lastschalter und das Montagegerät werden zu einem einzigartigen Einheitstyp (oberer Teil des Schranks) verarbeitet und auf gestapelte Weise installiert, wodurch die Schwierigkeit des Schranks stark verringert wird. Kann einen vollständigen Satz von Zeichnungen für den passenden Schrank liefern

Der drei Positionsschalter hat drei Positionen: Schließen, Öffnen und Erdung

Auf der Endfläche befindet sich ein Beobachtungsfenster, um den Status des Hauptkontakts und des Bodenkontakts zu beobachten

Direkter handelner pneumatischer Bogenlöschungsmodus

Füllen Sie SF6 -Gas in der versiegelten Hülle als Isolierung und Lichtbogenlöschmedium.

Der Schalter verfügt über eine Inflationsdüse, ein Sicherheitsentlastungsventil und eine SF6 -Gasdruckanzeige.

Sie können zwischen manuellem und elektrischem Betrieb wählen.

Es kann harten Umgebungen standhalten und haben Kondensations- und Verschmutzungstests bestanden

Sie können zwischen einem Shunt Circuit -Diagramm oder einer Überstromfreisetzung wählen (auch optional)

Optionaler Luftfeuchtigkeitsschalter, 1 auf 1 Aus, 4 auf 4 Aus

Ineinandergreifend zwischen den Schränken ist optional

Hauptvorteile des mittleren Spannungslastbruchschalters

Anwendungsfähigkeit mit häufigen Schaltanforderungen

In Verbindung mit Strombegrenzungssicherungen kann es unter hohen Kurzschlussströmen geschlossen werden

Schalter für mittlere Spannungslastunterbrechungen können sowohl in horizontalen als auch in vertikalen Positionen funktionieren

Smart Grid bereit
